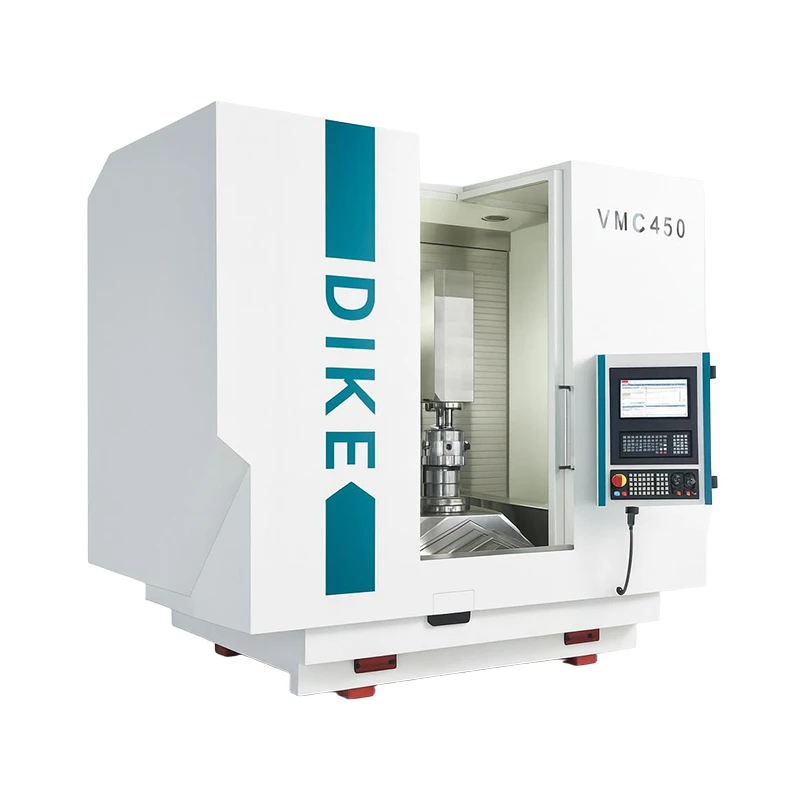

Stroj za ljuštenje zupčanika
Opis
Tehnički parametri
Pregled proizvoda
Gear Skiving Machine je CNC{0}}stroj za rezanje zupčanika dizajniran za učinkovitu obradu unutarnjih i vanjskih zupčanika pomoću procesa strujnog ljuštenja. Naširoko se koristi za zupčanike prijenosa, zupčanike sinkronizatora, prstenaste zupčanike i druge komponente preciznih zupčanika u automobilskoj, zrakoplovnoj, industrijskoj industriji strojeva i robotici.
Ključne mogućnosti strojne obrade
Skidanje unutarnjeg zupčanika
Obrada unutarnjih čeonih i kosih zupčanika s visokom produktivnošću.
Skidanje vanjskog zupčanika
Obrada vanjskih zupčanika za aplikacije-kontrole prijenosa i kretanja.
Rezanje spiralnih zupčanika
Generiranje spiralnih profila zuba na unutarnjim i vanjskim komponentama zupčanika.
Obrada cilindričnih zupčanika
Proizvodnja-zupčanika s ravnim zubima za različite mehaničke sustave.
Obrada prstenastog zupčanika
Obrada unutarnjih prstenastih zupčanika koji se koriste u sklopovima planetarnih zupčanika.
Proizvodnja zupčanika sinkronizatora
Rezanje zuba zupčanika na glavčinama i rukavcima sinkronizatora.
Ramena-Zatvorena obrada zupčanika
Zupčanici za obradu smješteni blizu ramena gdje je konvencionalno glodanje ograničeno.
Završna obrada profila zupčanika
Izvođenje skoro{0}}gotovih generiranja zuba zupčanika za kasniju toplinsku obradu ili završne operacije.
Tehničke prednosti
Dizajn motoriziranog vretena omogućuje prijenos-izravnog pogona sa smanjenim mehaničkim zazorom.
Više{0}}osna CNC interpolacija podržava koordinirane pokrete ljuštenja za složene geometrije zupčanika.
Čvrsta struktura stroja pomaže u održavanju stabilnih uvjeta rezanja tijekom kontinuirane obrade zupčanika.
Apsolutni linearni sustav mjerenja smanjuje pogreške pozicioniranja nakon ciklusa napajanja.
Toplinski uravnotežen raspored stroja doprinosi stabilnom radu tijekom dugih proizvodnih ciklusa.
Arhitektura-spremna za automatizaciju omogućuje integraciju s robotskim ćelijama za utovar i automatiziranu proizvodnju.
Tehničke specifikacije
|
Tehnički podaci |
||
|
Promjer zakretanja, maks. |
Ø850 |
mm |
|
Promjer obratka, maks. |
Ø450 |
mm |
|
Duljina obratka, maks. |
500 |
mm |
|
Raspon brzine vretena |
5-3500 |
okr/min |
|
Nazivna brzina glavnog motora |
780 |
okr/min |
|
Način prijenosa |
Motorizirano vreteno |
|
|
Putovanje osi X/Y/Z- |
1400/450/1000 |
mm |
|
X/Y/Z-brzi hod osi |
20-32 |
m/min |
|
Isteklo vreteno |
0.005 |
mm |
|
Apsolutna rezolucija mjerenja rešetke |
0.001 |
mm |
|
Ponovite točnost pozicioniranja |
0.003 |
mm |
Primjene u industriji
Automobilski mjenjač
Prijenosni zupčanici, sinkroni zupčanici, planetarni prstenasti zupčanici, diferencijalni zupčanici.
Proizvodnja gospodarskih vozila
Zupčanici mjenjača, zupčanici pogonskog sklopa, komponente prijenosnog kućišta.
Aerospace
Pokretni zupčanici, pomoćni pogonski zupčanici, precizne unutarnje komponente zupčanika.
Industrijski strojevi
Reduktori, zupčanici mjenjača, zupčanici prijenosa.
Robotika i automatizacija
Planetarni zupčanici, harmonijski pogon-komponente zupčanika, zupčanici servo prijenosa.
Građevinska i rudarska oprema
Zupčanici-mjenjača za teške uvjete rada, nosači planetarnih zupčanika, prstenasti zupčanici.
Poljoprivredni strojevi
Zupčanici mjenjača, zupčanici PTO prijenosa, zupčanici pogonskog sustava.
Kontroler i opcije komponenti
|
komponenta |
Dostupne opcije |
|
CNC kontroler |
Siemens 828D / 840D, FANUC 0i-MF Plus, Mitsubishi M80 |
|
Sustav servo pogona |
Siemens, FANUC, Mitsubishi, Yaskawa |
|
Motor glavnog vretena |
Siemens, FANUC, Mitsubishi |
|
Linearne vodilice |
THK, HIWIN, PMI, NSK |
|
Kuglični vijci |
THK, NSK, PMI |
|
Ležajevi |
SKF, FAG, NSK |
|
Hidraulički sustav |
Yuken, Nachi, Rexroth |
|
Sustav podmazivanja |
Bijur Delimon, BAOTN |
|
Sustav rashladnog sredstva |
Standardna rashladna tekućina za poplavu/viso-tlačna rashladna tekućina |
|
Električne komponente |
Schneider Electric, Siemens, Mitsubishi |
|
Prijenos strugotine |
Lančani-tip / strugač-tip transportera |
|
Praćenje alata |
Opcijski sustav upravljanja vijekom trajanja alata |
Mogućnosti prilagodbe
- Prilagodba promjera obratka i duljine obrade
- Konfiguracija unutarnjeg/vanjskog zupčanika-usredotočena ili mješovita
- Automatski sustavi za utovar i istovar
- Robotska integracijska sučelja
- Rješenja za portalne utovarivače
- Sustavi transportera dijelova
- Sustavi za automatsku identifikaciju obratka
- Namjenski uređaji za stezanje zupčanika
- Rješenja hidrauličkih ili pneumatskih učvršćenja
- Paketi-alata za brzu{1}}izmjenu više proizvoda
- CE, UL, CSA ili drugim odredišnim{0}}električnim standardima
- Tvornička MES/ERP komunikacijska sučelja
- Prilagođeno kućište stroja i sigurnosna zaštita
- Podrška za-integraciju proizvodne linije
